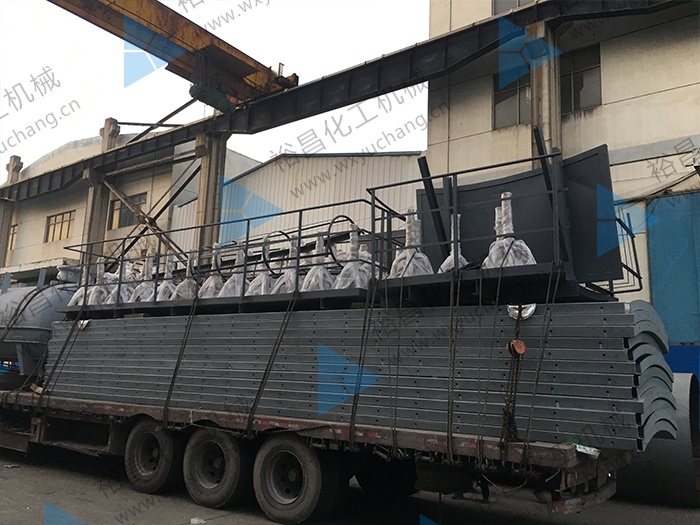

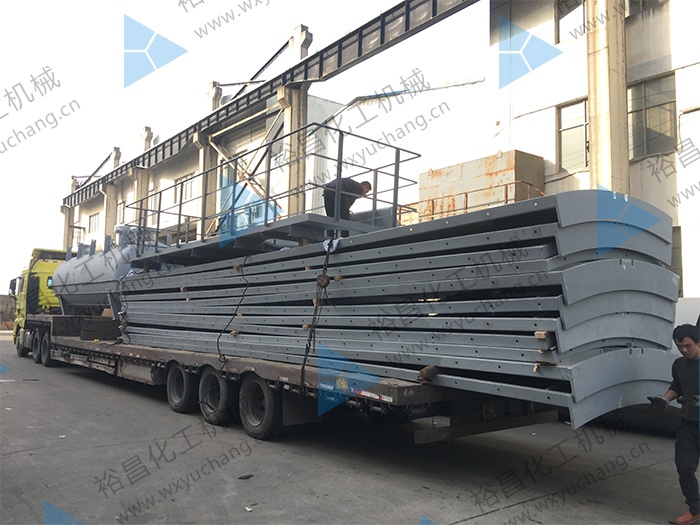

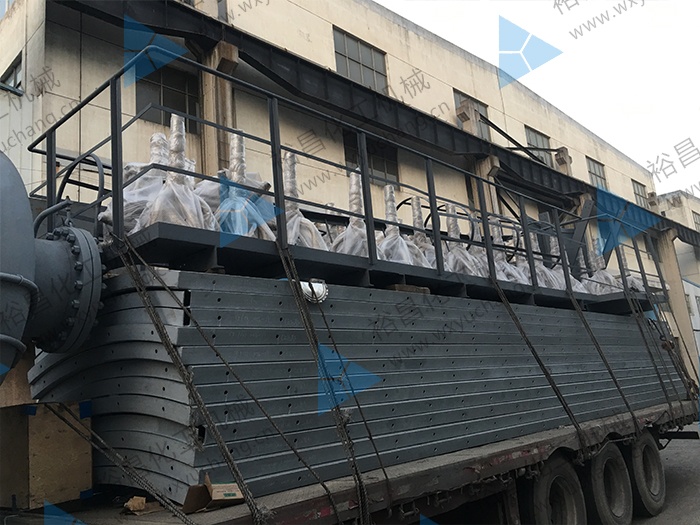

火炬系統設備裝車
火炬系統設備裝車，由無錫市裕昌化工機械有限公司按圖紙生產制造。
火炬系統是用來處理石油化工廠、煉油廠、化工廠及其其它工廠或裝置無法回收和再加工的可燃和可燃有毒氣體及蒸汽的特殊燃燒設施，是保證工廠安全生產、減少環境污染的一項重要措施。
火炬系統可分為高架火炬和地面火炬。
根據火炬系統的設計處理量、工廠所在地的地理條件以及環境保護要求等因素，決定采用何種形式的火炬。
干火炬、濕火炬
排放氣按介質狀態分為以下四種情況：
1) 熱氣體(t≥0℃，含水或不含水)；
2) 冷氣體(t<0℃)；0 K; w) H1 c; m) `" H5 ]5 L) P
3) 冷氣體和熱氣體都有，但不含水；( p+ {4 u9 |5 J. S \
4) 液體排放系統。
排放氣介質四種狀態的任何一種情況，設置一根總管。如果是上述幾種情況的組合，則要分開設置干火炬系統和濕火炬系統。當兩股物流相混可能產生固體或者發生危險的物理或化學變化時，兩股物料要分開。如果由于兩股物料混合使管道尺寸加大很多或使管道材質升級時，兩股物料也要分開。一般排放的液體與排放的氣體是分開的，對于帶有液體的物流要設分離設施和單獨的液相系統。

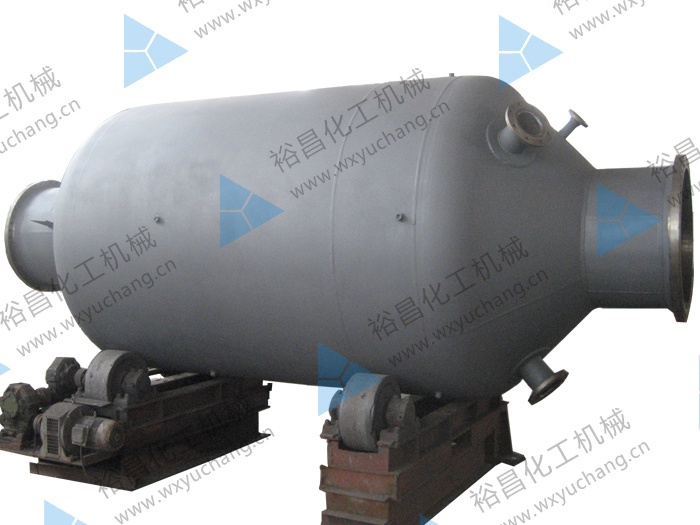

每根火炬排放氣總管都應設分離罐，用以分離氣體夾帶的液滴或可能發生的兩相流中的液相。為防止產生“火雨”，分離罐的分離能力為至少將≥400μm 的液滴分離下來，最好將≥150μm 的液滴也分離下來，盡量減少液滴夾帶。分離罐選用直徑一般為其長度的1/2~1/3，并為火炬總管尺寸的3~4.5 倍) r; V- t3 ]7 g/ x9 `% e+ ]4 V4 p9 J
火炬頭
火炬頭是整個火炬設施中最關鍵的設備，根據火炬有關技術要求，本火炬頭為大氣擴散燃燒式火炬頭,。該火炬頭采用了較高的排放流速及火焰穩定技術形成湍流燃燒火焰，火焰穩定、長度短、煙氣少，能滿足環保要求。
火炬頭的上部材料采用耐高溫材料310S來保證火炬頭的高溫強度和耐腐蝕性能，下部材料采用耐高溫耐腐蝕性能較好的304。在火炬頭出口處設有穩火環，確保在設計范圍內不發生脫火?；鹁骖^外側裝有消音罩，在火炬燃燒時可降低噪音，火炬頭中心設有蒸汽噴管，在火炬燃燒時注入適量蒸汽達到了無煙燃燒及降溫的作用.
分子封
分子密封器的主要功能是保證在排放氣中斷后阻止空氣倒流入火炬筒體內，確保再次排放時不會發生回火或爆炸，分子封設有排液口，能及時排出雨水和可能產生的凝液，排出的雨水和凝液進入排水系統。分子密封器的氮氣及拌熱蒸汽由現場手動閥控制調節，分子封材料為16Mn.
火炬頭由中心筒體、常明燈組成的音速火炬燃燒器，適用于石油、石化、化工、冶金企業排放壓力較高的火炬排放系統。其特點在于，動密封置于中心筒體下部的筒內，中心梅花噴嘴置于中心筒體的頂部，懸臂自中心筒體引出數根，每個懸臂上部設置單筒燃燒器，單筒燃燒器上置有火焰穩定器，中心梅花噴嘴貼近用于點火的常明燈。優點是出口流速高、無煙燃燒效果好、處理燃燒氣體量大、設備壽命長、調節比大、熱輻射低、密封效果好。
